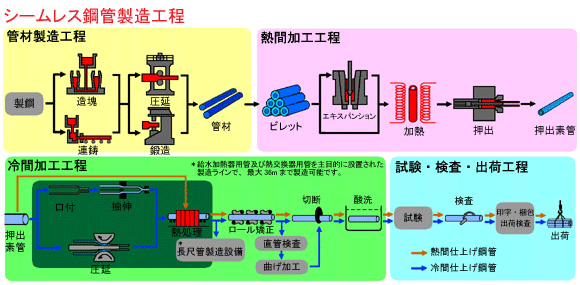

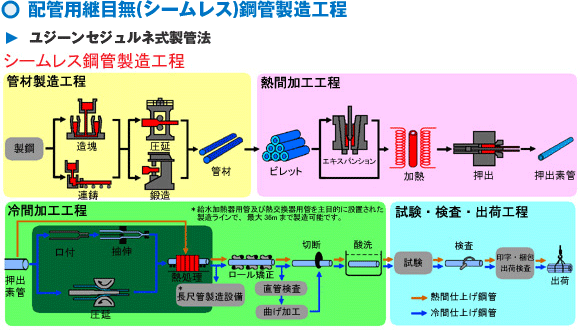

継目無管 規格・製造工程一覧
管の外径、厚さ及び偏肉の許容差
| 区分 | 外径許容差 | 厚さの許容差 | 偏肉の許容差 |
|---|---|---|---|
| 熱間仕上継目無鋼管 | 50mm未満 ±0.5mm 50mm以上 ±1% |
4mm未満 ±0.5mm 4mm以上 ±12.5% |
厚さの20% 以下 |
| 冷間仕上継目無鋼管、 自動アーク溶接鋼管、 電気抵抗溶接鋼管及び レーザー溶接鋼 |
30mm未満 ±0.3mm 30mm以上 ±1% |
2mm未満 ±0.2mm 2mm以上 ±10% |
備考 1．偏肉とは、同一断面における測定厚さの最大と最小との差の注文厚さに対する割合をいい、厚さ 5.6mm 未満の管には適用しない。
2．手入部などの局所的な部分については、厚さの許容差を満足していることが確認できる場合には、外径の許容差を適用しない。
質量の数値は、次の式で計算し、JIS Z 8401によって有効数字 3桁に丸める。
ただし、1000kg/m を超える場合には、kg/m の整数値に丸める。
| 種類の記号 | 基本質量(3)kg | 算式(6) |
|---|---|---|
| SUS304TP, SUS304HTP, SUS304LTP, SUS321TP, SUS321HTP | 7.93 | W=0.02491t(D-t) |
| SUS309TP, SUS309STP, SUS310TP, SUS310STP, SUS316TP, SUS316HTP, SUS316LTP, SUS316TiTP, SUS317TP, SUS317LTP, SUS347TP, SUS347HTP |
7.98 | W=0.02507t(D-t) |
| SUS329J1TP, SUS329J3LTP, SUS329J4LTP | 7.8 | W=0.02450t(D-t) |
| SUS405TP, SUS409LTP, SUS444TP | 7.75 | W=0.02435t(D-t) |
| SUS430TP, SUS430LXTP, SUS430J1LTP, SUS436LTP | 7.7 | W=0.02419t(D-t) |
| SUS836LTP | 8.06 | W=0.02532t(D-t) |
| SUS890LTP | 8.05 | W=0.02529t(D-t) |
注 (3) 基本質量とは、厚さ 1mm、面積 1mの質量である。
(6) W : 管の単位質量(kg/m)
t : 管の厚さ(mm)
D : 管の外径(mm)
※ 特に表記以外の寸法を必要とするときは、受渡当事者間の協定による。
表6 - 外径の許容差
|
表7 - 厚さの許容差
|
備考 a) 管の外径及び厚さの許容差は、 |
||||||||||||||||||||||||||||||
